SPB-KP

类型:高速旋转 高刚性
品牌:nippon bearing

产品详情

   结构与特征:

NB滚珠花键由带有转送槽的花键轴和外筒构成。花键外筒内部装入保持器、侧环和钢球等,采用了可顺利滑动的设计和制作。


负载容量较大、寿命较长

由于轨道面研磨加工为接近钢球直径的R形状,提高了钢球的接触面积,提高了负载容量、延长了寿命。

使追加加工更简单

NB滚珠花键采用了在圆轴上设置转送沟的形状,因此,安装时向轴端的加工更加简单。


丰富的类型

NB花键轴的轴径尺寸为4~100,外筒形状分为圆柱型、法兰型、滑块型,还可根据不同型号制作不锈钢型,可根据用途选择适当的类型。

可实现高速运动·高速旋转。

外筒小型紧凑,平衡性良好,在高速运转或高速旋转时也可充分发挥其性能。

可实现高精度的扭矩传递

轴和外筒的转送槽与钢球构成恰当的接触角,可以传达较大的扭矩。另外,通过施加予压,消除旋转方向的间隙,从而提高了刚性,可实现正确的旋转定位。

花键外筒的类型
NB滚珠花键有各种外筒类型,可结合用途进行选择。所有外筒的密封都采用了标准配置。

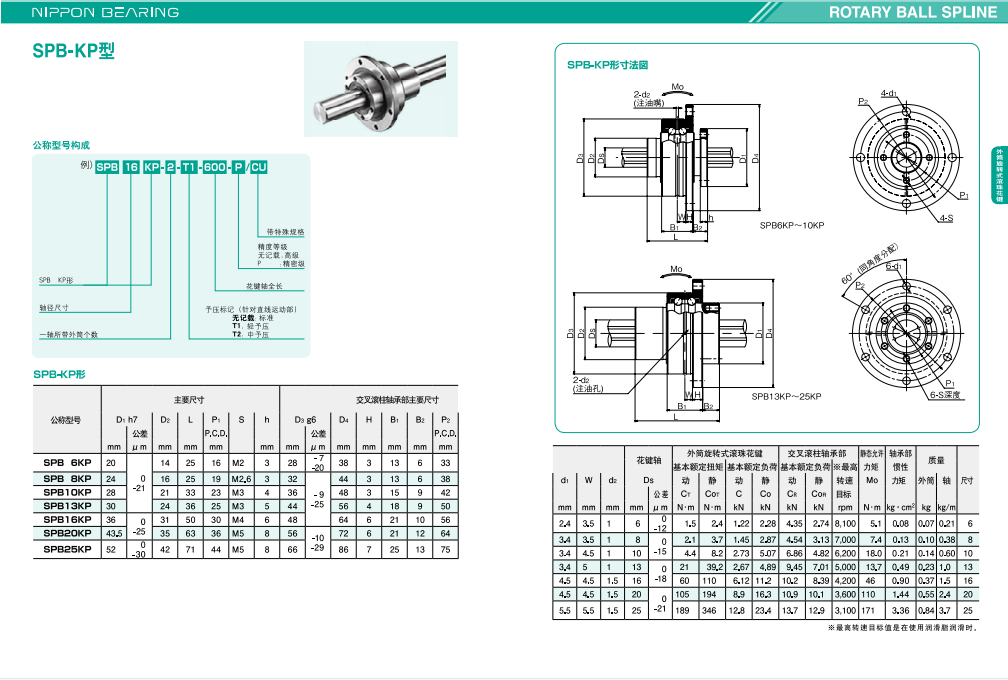

SPB-KP的结构






预压和旋转方向间隙

直动部的预压以旋转方向间隙为表示,可从标准、轻预压(T1)、中预压(T2)3种中选择。另外,旋转部在间座进行了适当的调整。

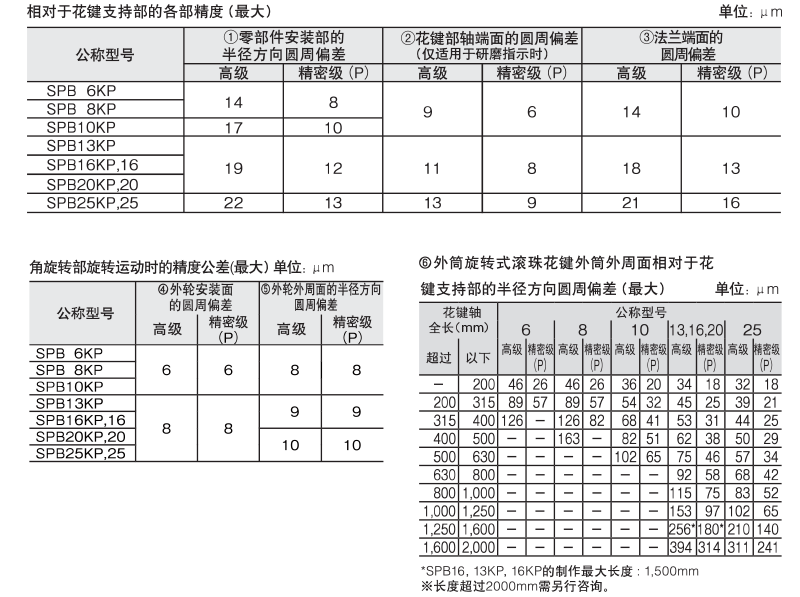

SPB-KP的精度:

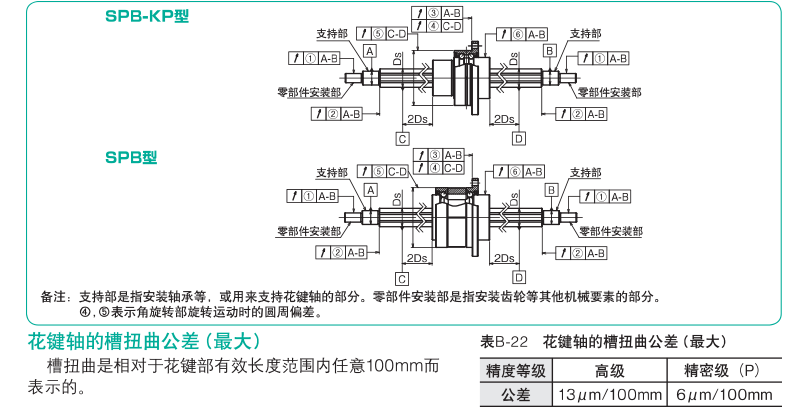

NB外筒旋转式滚珠花键SPB型的精度测定如下图所示。

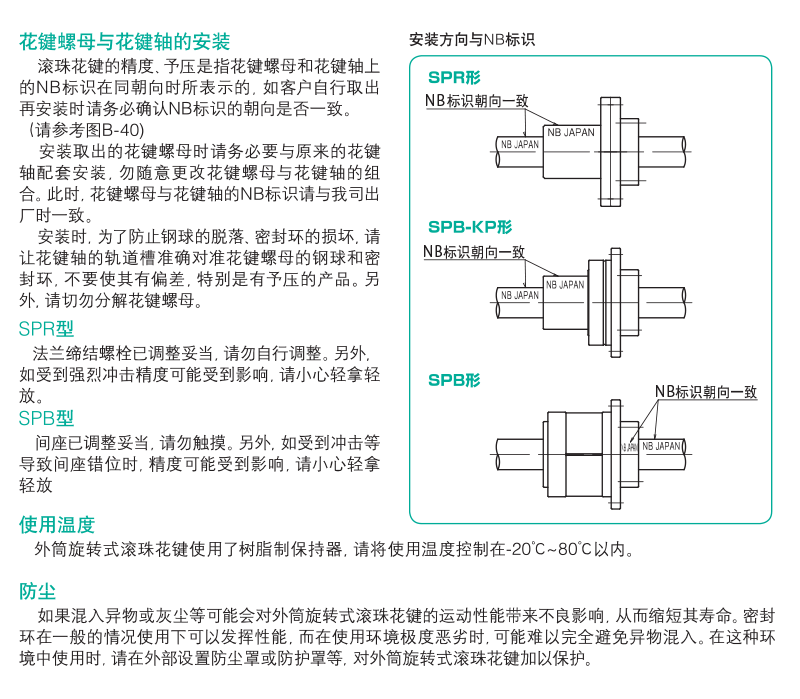

SPB-KP的注意事项:
